Što su cijevi medicinske peristaltičke pumpe i kako rade u medicinskim primjenama?

Čemu služe medicinske cijevi peristaltičke pumpe i zašto su važne

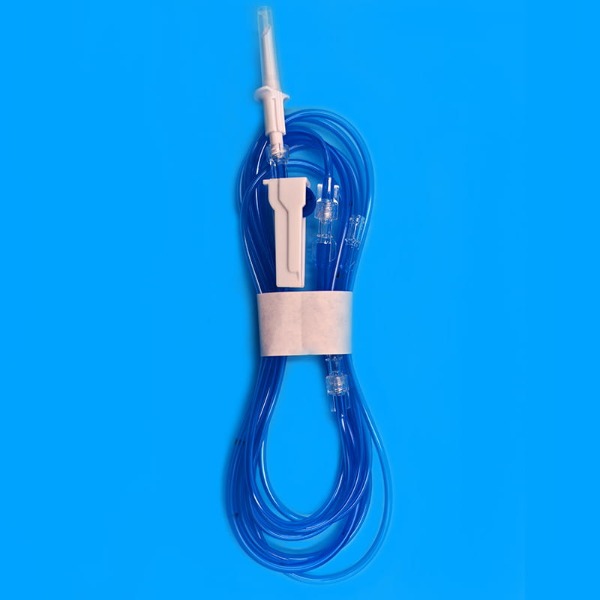

Cijev medicinske peristaltičke pumpe s su fleksibilne, precizno ekstrudirane cijevi koje isporučuju sterilne tekućine kroz glavu pumpe bez ikakvog kontakta tekućine s mehanizmom pumpe. Djeluju ponovljenom kompresijom i opuštanjem - rotor s valjcima uzastopno stišće cijev, gurajući tekućinu naprijed dok sprječava povratni tok. U kliničkim postavkama ove cijevi omogućuju isporuku krvi, IV tekućina, dijalizata ili enteralne prehrane bez kontaminacije s tipičnom točnošću protoka od ±1% do ±2% i brzinama protoka od 0,1 mL/h do nekoliko L/h. Njihov dizajn za jednokratnu upotrebu eliminira rizike od unakrsne infekcije, što ih čini neophodnim za infuzijske pumpe, dijalizne strojeve i kirurške uređaje za usisavanje.

Temeljni princip rada: Kako funkcionira cijev medicinske peristaltičke pumpe

Cijev pumpe djeluje kao jedina komponenta koja dolazi u kontakt s tekućinom. Valjci ili cipele glave pumpe kompresuju cijev na određenoj točki okluzije, stvarajući brtvu koja se pomiče duž cijevi. Iza valjka, cijev se vraća u svoj izvorni oblik, stvarajući vakuum koji uvlači više tekućine. Ovo djelovanje pozitivnog pomaka osigurava da volumen pomaknute tekućine bude jednak obujmu pomaknute cijevi po rotaciji valjka, obično 0,1–10 mL po okretaju, ovisno o unutarnjem promjeru cijevi (npr. 1,6 mm ID daje ~0,5 mL/okr, dok 6,4 mm ID isporučuje ~8 mL/okr). Nisu potrebni nikakvi ventili – sama cijev djeluje kao jednosmjerna putanja protoka zbog slijeda valjaka.

Ključni operativni parametri:

• Formula brzine protoka: Protok = (površina unutarnjeg presjeka cijevi) × (komprimirana duljina po valjku) × (brzina valjka). Za epruvetu s 3,2 mm ID, svaki valjak gura ~0,8 mL/okretu.
• Sila okluzije: Medicinske pumpe koriste kontrolirani razmak – obično 0,1–0,3 mm manji od debljine stijenke cijevi – čime se osigurava pouzdano brtvljenje bez pretjeranog trošenja.
• Raspon tlaka: Standardne medicinske cijevi podržavaju do 2–5 bara (30–75 psi); ojačane cijevi mogu podnijeti 7-10 bara za visokotlačne primjene poput srčane premosnice.

Sastav materijala i podaci o izvedbi

Cijevi medicinske peristaltičke pumpe moraju biti biokompatibilne (ISO 10993), otporne na umor i kemijski inertne. Tablica u nastavku prikazuje tri dominantna materijala s njihovim ključnim karakteristikama:

Silikonske cijevi naširoko se koriste u općoj medicinskoj infuziji zbog svog dinamičkog vijeka savitljivosti: izdržavaju više od 10 milijuna ciklusa kompresije s manje od 5% pomaka protoka. Za parenteralnu prehranu koja sadrži lipide preferira se TPE jer silikon može apsorbirati lipide i promijeniti svoju mehaničku popustljivost nakon 24-48 sati.

Kritični čimbenici učinkovitosti za sigurnu medicinsku uporabu

1. Točnost protoka i dosljednost okluzije

Medicinske pumpe zahtijevaju točnost protoka unutar ±2% za infuzije i ±5% za manje kritične enteralne obroke. Tolerancija debljine stijenke cijevi je ključna – varijanca od ±0,05 mm mijenja silu okluzije za ~15%, izravno utječući na volumetrijsku točnost. Vrhunske medicinske cijevi laserski se mjere tijekom ekstruzije kako bi se osigurala varijacija ID-a < 0,03 mm.

2. Spalacija i stvaranje čestica

Ponovljena kompresija može osloboditi mikročestice (spalacija). Za intravenoznu primjenu, prihvatljiva granica čestica je < 100 čestica/mL >10 µm (USP <788>). Platinom otvrdnuti silikon proizvodi 70–90% manje čestica od silikona očvrsnutog peroksidom. U pumpama za krv, TPE cijevi s malim rasprskavanjem smanjuju rizik od tromboembolije.

3. Zamorni vijek i intervali zamjene

Klinički protokoli često zamjenjuju cijevi pumpe svakih 24-48 sati za kontinuirane infuzijske pumpe, čak i ako su ocijenjene duže. Podaci pokazuju da nakon 100 sati neprekidnog pumpanja pri 60 okretaja u minuti, silikonske cijevi zadržavaju 92–96% izvorne učinkovitosti protoka, dok nakon 200 sati učinkovitost pada na 85–90%. Većina bolničkih protokola postavlja 72 sata za održavanje točnosti od ±2%.

Ključne medicinske primjene sa specifičnim zahtjevima za cijevi

• Infuzijske pumpe (štrcaljke i volumetrijske): Male ID cijevi (0,8–2,4 mm), raspon protoka 0,1–999 mL/h. Zahtijeva nisku histerezu i nema efekta pamćenja. Silikon ili TPE s Shore A 50–60.
• Strojevi za dijalizu: Veći ID (4–8 mm), unutarnja površina kompatibilna s krvlju, indeks hemolize < 2% . TPE ili polivinil klorid (medicinski) s glatkim otvorom za sprječavanje oštećenja crvenih krvnih stanica.
• Kirurška sukcija i irigacija: Ojačana silikonska cijev s debljinom stijenke 2,0–2,5 mm za podnošenje vakuuma do -90 kPa bez kolapsa. Brzine protoka do 3 L/min.
• Enteralna prehrana: Mekani silikon ili TPE otporan na savijanje, ID 3–5 mm. Mora izdržati opetovano stezanje i otpuštanje. Uobičajeni vijek trajanja: 7–14 dana povremene uporabe.

U svim su primjenama standardne jednokratne sterilizirane (EtO ili gama) epruvete, iako su silikonske epruvete koje se mogu autoklavirati (5–10 ciklusa na 134°C) dostupne za komplete pumpi za višekratnu upotrebu u prijenosnim pumpama kompatibilnim s MRI ili baterijama.

Zašto peristaltička cijev pumpa Excel u odnosu na druge medicinske metode premještanja tekućine

U usporedbi s klipnim ili membranskim pumpama, peristaltički sustavi s medicinskim cijevima nude:

• Nema unakrsne kontaminacije: Samo cijev dolazi u kontakt s tekućinom. Čišćenje ili sterilizacija između pacijenata zamjenjuje se jednostavnom izmjenom cijevi.
• Nježno pumpanje: Smično naprezanje na krvi ili osjetljivim biološkim lijekovima je 2 do 3 puta niže nego kod pumpi s rotirajućim krilcima. Oštećenje crvenih krvnih stanica (hemoliza) ostaje ispod 1,5% pri tipičnoj brzini protoka dijalize.
• Mogućnost samousisavanja i rada na suho: Za razliku od centrifugalnih pumpi, cijevi mogu raditi na suho neograničeno dugo bez oštećenja.
• Točnost neovisna o protutlaku: Protok varira manje od 1% od nule do nazivnog tlaka zbog dizajna s pozitivnim pomakom.

Uloga cijevi je toliko središnja da proizvođači pumpi navode točne dimenzije cijevi (debljina stijenke, ID i tvrdoća) kako bi se zajamčila usklađenost sa CE i FDA. Povećanje debljine stijenke od 0,1 mm može povećati silu okluzije za 30%, mijenjajući protok za 10–15% – stoga su cijevi medicinske pumpe uvijek validirane kao dio certificiranog sustava cijevi pumpe.
